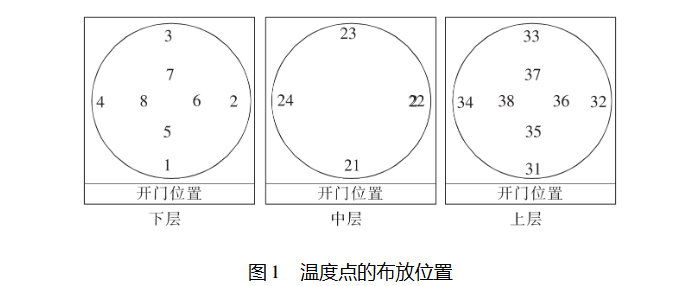

溫度點的布放位置如圖 1 所示。

傳感器布放位置為設備校準時的測量點，高速冷凍離心機一般為一體式轉子，溫度傳感器布置在設備工作空間的三個不同層面上，稱為上、中、下三層。中層高度與離心機工作時轉子最大直徑處相同，距轉子 2cm; 下層布點高度為離心腔底面上方2cm 處; 上層布點高度離心機關蓋后蓋子下方 2cm處。外層布點位于距離離心腔內壁 2cm 處; 內層布點為離心腔直徑 1 /4 和 3 /4 處。低速冷凍離心機一般為掛臂式轉子，離心機工作時轉子與離心腔腔壁間隙小，不利于在腔體中層布置溫度傳感器。溫度傳感器僅布置在設備工作空間的兩個不同層面上，上層和下層布點方法與高速冷凍離心機相同。

溫度校準方法

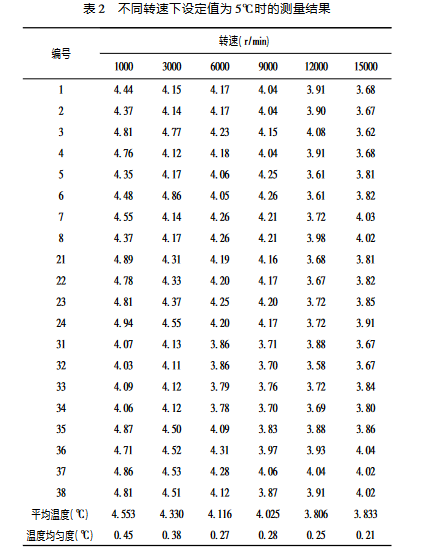

將溫度傳感器按照圖 1 所示固定在高速冷凍離心機腔體相應位置，打開離心機，設置溫度為 5°C ，轉速為 1000 轉。離心機開始運行，待轉速和溫度達到設定值 穩 定 后 開 始 度 數，每 隔 2min 讀 取 一 次，30min 內總共讀取 16 次數據。測量完成后，將轉速設定值改為 3000，6000，9000，12000，15000 分別進行測量。測量結果如表 2 所示。
